Schloßschraube mit Mutter DIN 603 Stahl blau verzinkt

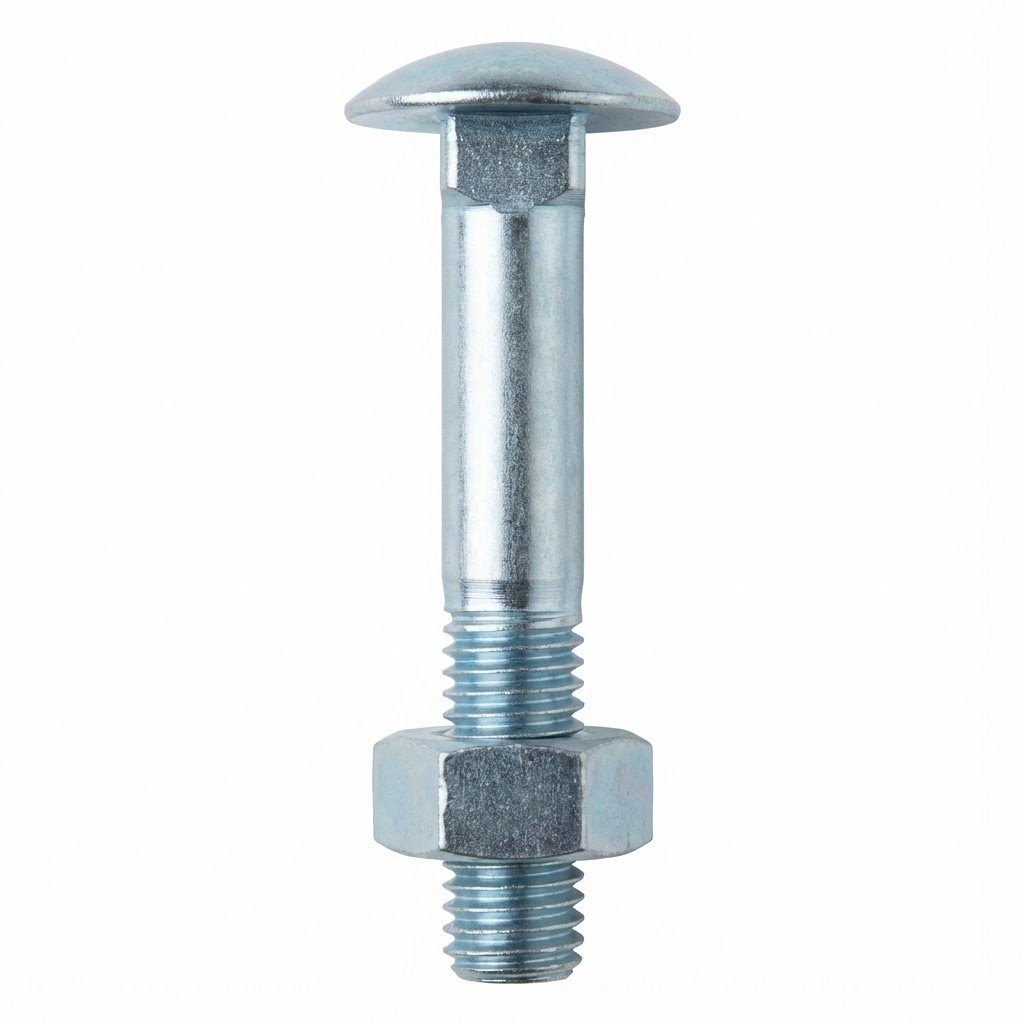

DIN 603 zi. Schloßschraube 5 x 16 mit Mutter
DIN 603 zi. Schloßschraube 5 x 16 mit Mutter
Mutter

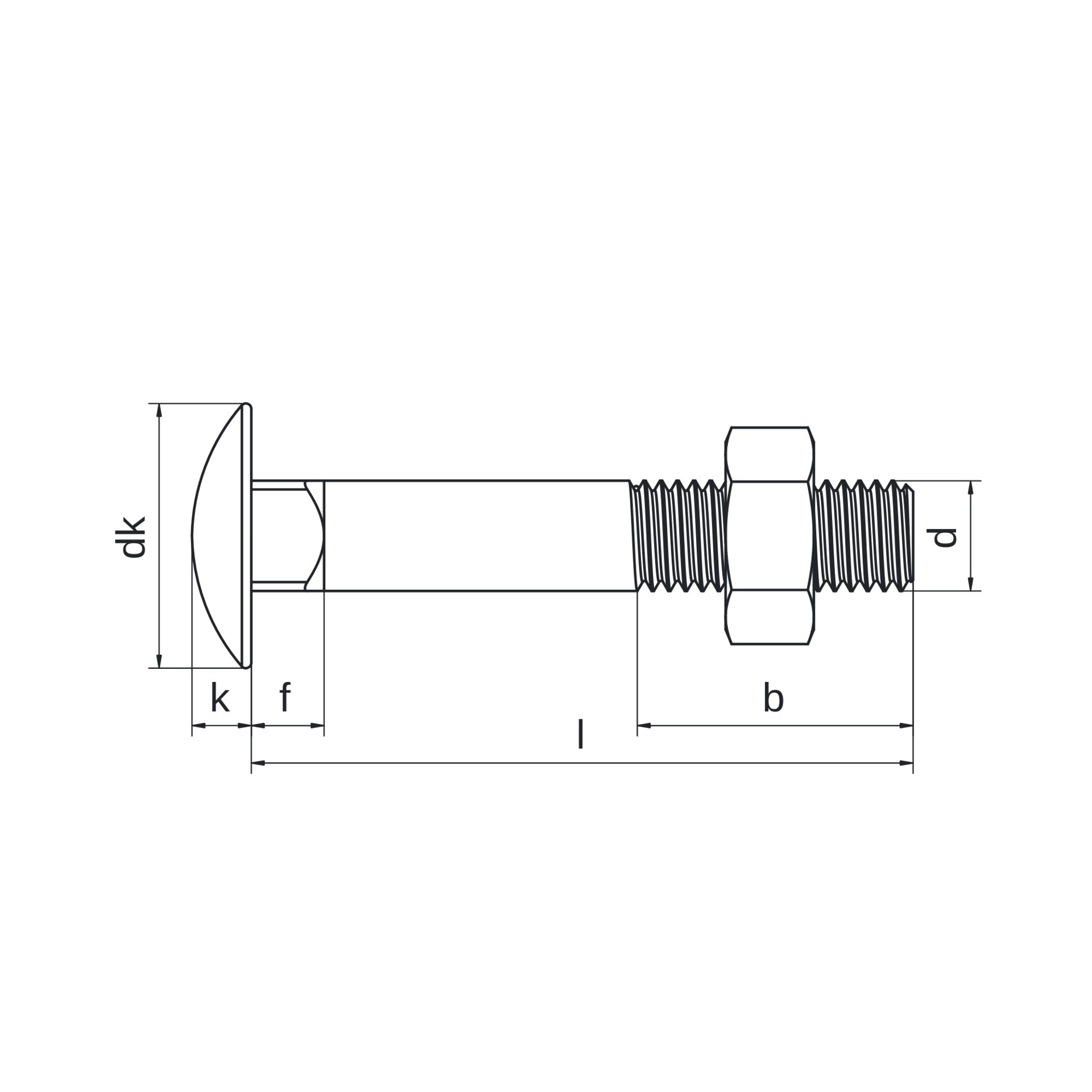

Technische Maßzeichnung
DIN 603 zi. Schloßschraube 5 x 16 mit Mutter
DIN 603 zi. Schloßschraube 5 x 16 mit Mutter
Mutter
Technische Maßzeichnung
Gewindeausführung
Ø Gewinde (d)
Länge (l)
Kopfhöhe (k)
Ø Kopf (dk)
Gewindelänge (b)
Vierkanthöhe (f)
133 Ausführungen zeigen
Sicherheitsdatenblatt

Diese Schlossschrauben nach DIN 603 mit passender Mutter sind ideal für Holzkonstruktionen. Der Vierkantansatz unter dem Flachrundkopf verhindert das Mitdrehen der Schraube im Material. Die blau verzinkte Oberfläche bietet einen soliden Korrosionsschutz für den Innen- und geschützten Außenbereich. Ein klassisches Bauteil für stabile Verbindungen bei Carports, Toren oder Zäunen.

Alle Produktdetails ansehen
Filter
Art.-Nr.
Ø Gewinde (d)
Länge (l)
Gewindelänge (b)
Kopfhöhe (k)
Vierkanthöhe (f)
Ø Kopf (dk)
Gewindeausführung
Anzahl
VPE
Stückpreis
106031005016

Ø Gewinde (d)
M 5
Länge (l)
16 mm
Gewindelänge (b)
16 mm
Kopfhöhe (k)
3,30 mm
Vierkanthöhe (f)
4,10 mm

Technische Daten

Festigkeitsklasse
4.6
Gewindeart
metrisches Gewinde
Gewindeausführung
Vollgewinde
Gewindelänge (b)
16 mm
Kopfform
Flachrundkopf mit Vierkantansatz
Kopfhöhe (k)
3,30 mm
Länge (l)
16 mm
Norm
ISO 8677
Oberfläche
blau verzinkt
Ø Gewinde (d)
M 5
Ø Kopf (dk)
13,55 mm
Vierkanthöhe (f)
4,10 mm
Werkstoff
Stahl
=
500
Stück
106031005016
M 5
16 mm
16 mm
3,30 mm
4,10 mm
13,55 mm
Vollgewinde
= 500 Stück

Technische Daten

Festigkeitsklasse

4.6

Gewindeart

metrisches Gewinde

Gewindeausführung

Vollgewinde

Gewindelänge (b)

16 mm

Kopfform

Flachrundkopf mit Vierkantansatz

Kopfhöhe (k)

3,30 mm

Länge (l)

16 mm

Norm

ISO 8677

Oberfläche

blau verzinkt

Ø Gewinde (d)

M 5

Ø Kopf (dk)

13,55 mm

Vierkanthöhe (f)

4,10 mm

Werkstoff

Stahl

106031005020

Ø Gewinde (d)
M 5
Länge (l)
20 mm
Gewindelänge (b)
16 mm
Kopfhöhe (k)
3,30 mm
Vierkanthöhe (f)
4,10 mm

Technische Daten

Festigkeitsklasse
4.6
Gewindeart
metrisches Gewinde
Gewindeausführung
Teilgewinde
Gewindelänge (b)
16 mm
Kopfform
Flachrundkopf mit Vierkantansatz
Kopfhöhe (k)
3,30 mm
Länge (l)
20 mm
Norm
ISO 8677
Oberfläche
blau verzinkt
Ø Gewinde (d)
M 5
Ø Kopf (dk)
13,55 mm
Vierkanthöhe (f)
4,10 mm
Werkstoff
Stahl
=
500
Stück
106031005020
M 5
20 mm
16 mm
3,30 mm
4,10 mm
13,55 mm
Teilgewinde
= 500 Stück

Technische Daten

Festigkeitsklasse

4.6

Gewindeart

metrisches Gewinde

Gewindeausführung

Teilgewinde

Gewindelänge (b)

16 mm

Kopfform

Flachrundkopf mit Vierkantansatz

Kopfhöhe (k)

3,30 mm

Länge (l)

20 mm

Norm

ISO 8677

Oberfläche

blau verzinkt

Ø Gewinde (d)

M 5

Ø Kopf (dk)

13,55 mm

Vierkanthöhe (f)

4,10 mm

Werkstoff

Stahl

106031005025

Ø Gewinde (d)
M 5
Länge (l)
25 mm
Gewindelänge (b)
16 mm
Kopfhöhe (k)
3,30 mm
Vierkanthöhe (f)
4,10 mm

Technische Daten

Festigkeitsklasse
4.6
Gewindeart
metrisches Gewinde
Gewindeausführung
Teilgewinde
Gewindelänge (b)
16 mm
Kopfform
Flachrundkopf mit Vierkantansatz
Kopfhöhe (k)
3,30 mm
Länge (l)
25 mm
Norm
ISO 8677
Oberfläche
blau verzinkt
Ø Gewinde (d)
M 5
Ø Kopf (dk)
13,55 mm
Vierkanthöhe (f)
4,10 mm
Werkstoff
Stahl
=
500
Stück
106031005025
M 5
25 mm
16 mm
3,30 mm
4,10 mm
13,55 mm
Teilgewinde
= 500 Stück

Technische Daten

Festigkeitsklasse

4.6

Gewindeart

metrisches Gewinde

Gewindeausführung

Teilgewinde

Gewindelänge (b)

16 mm

Kopfform

Flachrundkopf mit Vierkantansatz

Kopfhöhe (k)

3,30 mm

Länge (l)

25 mm

Norm

ISO 8677

Oberfläche

blau verzinkt

Ø Gewinde (d)

M 5

Ø Kopf (dk)

13,55 mm

Vierkanthöhe (f)

4,10 mm

Werkstoff

Stahl

106031005030

Ø Gewinde (d)
M 5
Länge (l)
30 mm
Gewindelänge (b)
16 mm
Kopfhöhe (k)
3,30 mm
Vierkanthöhe (f)
4,10 mm

Technische Daten

Festigkeitsklasse
4.6
Gewindeart
metrisches Gewinde
Gewindeausführung
Teilgewinde
Gewindelänge (b)
16 mm
Kopfform
Flachrundkopf mit Vierkantansatz
Kopfhöhe (k)
3,30 mm
Länge (l)
30 mm
Norm
ISO 8677
Oberfläche
blau verzinkt
Ø Gewinde (d)
M 5
Ø Kopf (dk)
13,55 mm
Vierkanthöhe (f)
4,10 mm
Werkstoff
Stahl
=
500
Stück
106031005030
M 5
30 mm
16 mm
3,30 mm
4,10 mm
13,55 mm
Teilgewinde
= 500 Stück

Technische Daten

Festigkeitsklasse

4.6

Gewindeart

metrisches Gewinde

Gewindeausführung

Teilgewinde

Gewindelänge (b)

16 mm

Kopfform

Flachrundkopf mit Vierkantansatz

Kopfhöhe (k)

3,30 mm

Länge (l)

30 mm

Norm

ISO 8677

Oberfläche

blau verzinkt

Ø Gewinde (d)

M 5

Ø Kopf (dk)

13,55 mm

Vierkanthöhe (f)

4,10 mm

Werkstoff

Stahl

106031005035

Ø Gewinde (d)
M 5
Länge (l)
35 mm
Gewindelänge (b)
16 mm
Kopfhöhe (k)
3,30 mm
Vierkanthöhe (f)
4,10 mm

Technische Daten

Festigkeitsklasse
4.6
Gewindeart
metrisches Gewinde
Gewindeausführung
Teilgewinde
Gewindelänge (b)
16 mm
Kopfform
Flachrundkopf mit Vierkantansatz
Kopfhöhe (k)
3,30 mm
Länge (l)
35 mm
Norm
ISO 8677
Oberfläche
blau verzinkt
Ø Gewinde (d)
M 5
Ø Kopf (dk)
13,55 mm
Vierkanthöhe (f)
4,10 mm
Werkstoff
Stahl
=
200
Stück
106031005035
M 5
35 mm
16 mm
3,30 mm
4,10 mm
13,55 mm
Teilgewinde
= 200 Stück

Technische Daten

Festigkeitsklasse

4.6

Gewindeart

metrisches Gewinde

Gewindeausführung

Teilgewinde

Gewindelänge (b)

16 mm

Kopfform

Flachrundkopf mit Vierkantansatz

Kopfhöhe (k)

3,30 mm

Länge (l)

35 mm

Norm

ISO 8677

Oberfläche

blau verzinkt

Ø Gewinde (d)

M 5

Ø Kopf (dk)

13,55 mm

Vierkanthöhe (f)

4,10 mm

Werkstoff

Stahl

106031005040

Ø Gewinde (d)
M 5
Länge (l)
40 mm
Gewindelänge (b)
16 mm
Kopfhöhe (k)
3,30 mm
Vierkanthöhe (f)
4,10 mm

Technische Daten

Festigkeitsklasse
4.6
Gewindeart
metrisches Gewinde
Gewindeausführung
Teilgewinde
Gewindelänge (b)
16 mm
Kopfform
Flachrundkopf mit Vierkantansatz
Kopfhöhe (k)
3,30 mm
Länge (l)
40 mm
Norm
ISO 8677
Oberfläche
blau verzinkt
Ø Gewinde (d)
M 5
Ø Kopf (dk)
13,55 mm
Vierkanthöhe (f)
4,10 mm
Werkstoff
Stahl
=
200
Stück
106031005040
M 5
40 mm
16 mm
3,30 mm
4,10 mm
13,55 mm
Teilgewinde
= 200 Stück

Technische Daten

Festigkeitsklasse

4.6

Gewindeart

metrisches Gewinde

Gewindeausführung

Teilgewinde

Gewindelänge (b)

16 mm

Kopfform

Flachrundkopf mit Vierkantansatz

Kopfhöhe (k)

3,30 mm

Länge (l)

40 mm

Norm

ISO 8677

Oberfläche

blau verzinkt

Ø Gewinde (d)

M 5

Ø Kopf (dk)

13,55 mm

Vierkanthöhe (f)

4,10 mm

Werkstoff

Stahl

106031005045

Ø Gewinde (d)
M 5
Länge (l)
45 mm
Gewindelänge (b)
16 mm
Kopfhöhe (k)
3,30 mm
Vierkanthöhe (f)
4,10 mm

Technische Daten

Festigkeitsklasse
4.6
Gewindeart
metrisches Gewinde
Gewindeausführung
Teilgewinde
Gewindelänge (b)
16 mm
Kopfform
Flachrundkopf mit Vierkantansatz
Kopfhöhe (k)
3,30 mm
Länge (l)
45 mm
Norm
ISO 8677
Oberfläche
blau verzinkt
Ø Gewinde (d)
M 5
Ø Kopf (dk)
13,55 mm
Vierkanthöhe (f)
4,10 mm
Werkstoff
Stahl
=
200
Stück
106031005045
M 5
45 mm
16 mm
3,30 mm
4,10 mm
13,55 mm
Teilgewinde
= 200 Stück

Technische Daten

Festigkeitsklasse

4.6

Gewindeart

metrisches Gewinde

Gewindeausführung

Teilgewinde

Gewindelänge (b)

16 mm

Kopfform

Flachrundkopf mit Vierkantansatz

Kopfhöhe (k)

3,30 mm

Länge (l)

45 mm

Norm

ISO 8677

Oberfläche

blau verzinkt

Ø Gewinde (d)

M 5

Ø Kopf (dk)

13,55 mm

Vierkanthöhe (f)

4,10 mm

Werkstoff

Stahl

106031005050

Ø Gewinde (d)
M 5
Länge (l)
50 mm
Gewindelänge (b)
16 mm
Kopfhöhe (k)
3,30 mm
Vierkanthöhe (f)
4,10 mm

Technische Daten

Festigkeitsklasse
4.6
Gewindeart
metrisches Gewinde
Gewindeausführung
Teilgewinde
Gewindelänge (b)
16 mm
Kopfform
Flachrundkopf mit Vierkantansatz
Kopfhöhe (k)
3,30 mm
Länge (l)
50 mm
Norm
ISO 8677
Oberfläche
blau verzinkt
Ø Gewinde (d)
M 5
Ø Kopf (dk)
13,55 mm
Vierkanthöhe (f)
4,10 mm
Werkstoff
Stahl
=
200
Stück
106031005050
M 5
50 mm
16 mm
3,30 mm
4,10 mm
13,55 mm
Teilgewinde
= 200 Stück

Technische Daten

Festigkeitsklasse

4.6

Gewindeart

metrisches Gewinde

Gewindeausführung

Teilgewinde

Gewindelänge (b)

16 mm

Kopfform

Flachrundkopf mit Vierkantansatz

Kopfhöhe (k)

3,30 mm

Länge (l)

50 mm

Norm

ISO 8677

Oberfläche

blau verzinkt

Ø Gewinde (d)

M 5

Ø Kopf (dk)

13,55 mm

Vierkanthöhe (f)

4,10 mm

Werkstoff

Stahl

106031005055

Ø Gewinde (d)
M 5
Länge (l)
55 mm
Gewindelänge (b)
16 mm
Kopfhöhe (k)
3,30 mm
Vierkanthöhe (f)
4,10 mm

Technische Daten

Festigkeitsklasse
4.6
Gewindeart
metrisches Gewinde
Gewindeausführung
Teilgewinde
Gewindelänge (b)
16 mm
Kopfform
Flachrundkopf mit Vierkantansatz
Kopfhöhe (k)
3,30 mm
Länge (l)
55 mm
Norm
ISO 8677
Oberfläche
blau verzinkt
Ø Gewinde (d)
M 5
Ø Kopf (dk)
13,55 mm
Vierkanthöhe (f)
4,10 mm
Werkstoff
Stahl
=
200
Stück
106031005055
M 5
55 mm
16 mm
3,30 mm
4,10 mm
13,55 mm
Teilgewinde
= 200 Stück

Technische Daten

Festigkeitsklasse

4.6

Gewindeart

metrisches Gewinde

Gewindeausführung

Teilgewinde

Gewindelänge (b)

16 mm

Kopfform

Flachrundkopf mit Vierkantansatz

Kopfhöhe (k)

3,30 mm

Länge (l)

55 mm

Norm

ISO 8677

Oberfläche

blau verzinkt

Ø Gewinde (d)

M 5

Ø Kopf (dk)

13,55 mm

Vierkanthöhe (f)

4,10 mm

Werkstoff

Stahl

106031005060

Ø Gewinde (d)
M 5
Länge (l)
60 mm
Gewindelänge (b)
16 mm
Kopfhöhe (k)
3,30 mm
Vierkanthöhe (f)
4,10 mm

Technische Daten

Festigkeitsklasse
4.6
Gewindeart
metrisches Gewinde
Gewindeausführung
Teilgewinde
Gewindelänge (b)
16 mm
Kopfform
Flachrundkopf mit Vierkantansatz
Kopfhöhe (k)
3,30 mm
Länge (l)
60 mm
Norm
ISO 8677
Oberfläche
blau verzinkt
Ø Gewinde (d)
M 5
Ø Kopf (dk)
13,55 mm
Vierkanthöhe (f)
4,10 mm
Werkstoff
Stahl
=
200
Stück
106031005060
M 5
60 mm
16 mm
3,30 mm
4,10 mm
13,55 mm
Teilgewinde
= 200 Stück

Technische Daten

Festigkeitsklasse

4.6

Gewindeart

metrisches Gewinde

Gewindeausführung

Teilgewinde

Gewindelänge (b)

16 mm

Kopfform

Flachrundkopf mit Vierkantansatz

Kopfhöhe (k)

3,30 mm

Länge (l)

60 mm

Norm

ISO 8677

Oberfläche

blau verzinkt

Ø Gewinde (d)

M 5

Ø Kopf (dk)

13,55 mm

Vierkanthöhe (f)

4,10 mm

Werkstoff

Stahl

106031005065

Ø Gewinde (d)
M 5
Länge (l)
65 mm
Gewindelänge (b)
16 mm
Kopfhöhe (k)
3,30 mm
Vierkanthöhe (f)
4,10 mm

Technische Daten

Festigkeitsklasse
4.6
Gewindeart
metrisches Gewinde
Gewindeausführung
Teilgewinde
Gewindelänge (b)
16 mm
Kopfform
Flachrundkopf mit Vierkantansatz
Kopfhöhe (k)
3,30 mm
Länge (l)
65 mm
Norm
ISO 8677
Oberfläche
blau verzinkt
Ø Gewinde (d)
M 5
Ø Kopf (dk)
13,55 mm
Vierkanthöhe (f)
4,10 mm
Werkstoff
Stahl
=
200
Stück
106031005065
M 5
65 mm
16 mm
3,30 mm
4,10 mm
13,55 mm
Teilgewinde
= 200 Stück

Technische Daten

Festigkeitsklasse

4.6

Gewindeart

metrisches Gewinde

Gewindeausführung

Teilgewinde

Gewindelänge (b)

16 mm

Kopfform

Flachrundkopf mit Vierkantansatz

Kopfhöhe (k)

3,30 mm

Länge (l)

65 mm

Norm

ISO 8677

Oberfläche

blau verzinkt

Ø Gewinde (d)

M 5

Ø Kopf (dk)

13,55 mm

Vierkanthöhe (f)

4,10 mm

Werkstoff

Stahl

106031005070

Ø Gewinde (d)
M 5
Länge (l)
70 mm
Gewindelänge (b)
16 mm
Kopfhöhe (k)
3,30 mm
Vierkanthöhe (f)
4,10 mm

Technische Daten

Festigkeitsklasse
4.6
Gewindeart
metrisches Gewinde
Gewindeausführung
Teilgewinde
Gewindelänge (b)
16 mm
Kopfform
Flachrundkopf mit Vierkantansatz
Kopfhöhe (k)
3,30 mm
Länge (l)
70 mm
Norm
ISO 8677
Oberfläche
blau verzinkt
Ø Gewinde (d)
M 5
Ø Kopf (dk)
13,55 mm
Vierkanthöhe (f)
4,10 mm
Werkstoff
Stahl
=
200
Stück
106031005070
M 5
70 mm
16 mm
3,30 mm
4,10 mm
13,55 mm
Teilgewinde
= 200 Stück

Technische Daten

Festigkeitsklasse

4.6

Gewindeart

metrisches Gewinde

Gewindeausführung

Teilgewinde

Gewindelänge (b)

16 mm

Kopfform

Flachrundkopf mit Vierkantansatz

Kopfhöhe (k)

3,30 mm

Länge (l)

70 mm

Norm

ISO 8677

Oberfläche

blau verzinkt

Ø Gewinde (d)

M 5

Ø Kopf (dk)

13,55 mm

Vierkanthöhe (f)

4,10 mm

Werkstoff

Stahl

Mehr laden...

Mehrwerte

    Verarbeitungshinweise

    Hinweis

    Technische Daten

    • Gewindeart: metrisches Gewinde,
    • Kopfform: Flachrundkopf mit Vierkantansatz,
    • Gewindeausführung: Teilgewinde,
    • Festigkeitsklasse: 4.6,
    • Norm: ISO 8677,
    • Werkstoff: Stahl,
    • Oberfläche: blau verzinkt,

    Lieferumfang

      0 von 0 Bewertungen

      Bewerten Sie dieses Produkt!

      Teilen Sie Ihre Erfahrungen mit anderen Kunden.

      Diese Website verwendet Cookies, um eine bestmögliche Erfahrung bieten zu können. Mehr Informationen ...
