Der Bolzenanker BAZH mit großer Unterlegscheibe nach ISO 7094 (DIN 440) ist Ihr Hochleistungsanker für Schwerlastbefestigungen im Holzbau.
Eigenschaften
Anwendungsbereich
- Beton, Vollbaustoffe
- Bauaufsichtlich zugelassen für Verankerungen im gerissenen und ungerissenen Beton
Technische Daten
Antrieb
19 SW
Bohrlochtiefe
90 mm
effektive Verankerungstiefe
70 mm
Klemmbereich
113 mm
Länge
203 mm
Oberfläche
galvanisch verzinkt
Ø Bohrloch
12 mm
Ø Gewinde
M 12
Ø Unterlegscheibe
44 mm
Setztiefe
82 mm
Werkstoff
Stahl
Zulassung

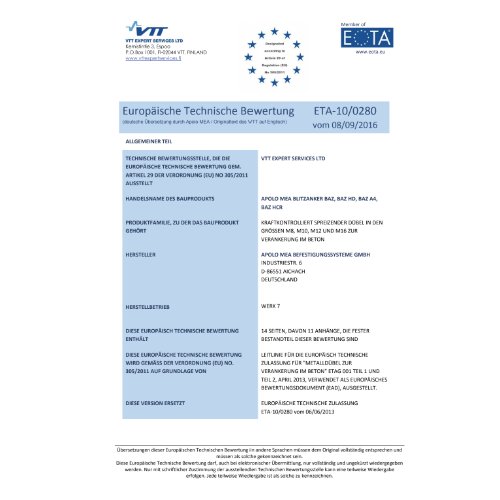

ETA - 10/0280
Technische Daten
Antrieb
19 SW
Bohrlochtiefe
90 mm
effektive Verankerungstiefe
70 mm
Klemmbereich
130 mm
Länge
220 mm
Oberfläche
galvanisch verzinkt
Ø Bohrloch
12 mm
Ø Gewinde
M 12
Ø Unterlegscheibe
44 mm
Setztiefe
82 mm
Werkstoff
Stahl
Zulassung
ETA - 10/0280
Technische Daten
Antrieb
19 SW
Bohrlochtiefe
90 mm
effektive Verankerungstiefe
70 mm
Klemmbereich
153 mm
Länge
243 mm
Oberfläche
galvanisch verzinkt
Ø Bohrloch
12 mm
Ø Gewinde
M 12
Ø Unterlegscheibe
44 mm
Setztiefe
82 mm
Werkstoff
Stahl
Zulassung
ETA - 10/0280
Technische Daten
Antrieb
19 SW
Bohrlochtiefe
90 mm
effektive Verankerungstiefe
70 mm
Klemmbereich
168 mm
Länge
258 mm
Oberfläche
galvanisch verzinkt
Ø Bohrloch
12 mm
Ø Gewinde
M 12
Ø Unterlegscheibe
44 mm
Setztiefe
82 mm
Werkstoff
Stahl
Zulassung
ETA - 10/0280
Technische Daten
Antrieb
24 SW
Bohrlochtiefe
110 mm
effektive Verankerungstiefe
85 mm
Klemmbereich
100 mm
Länge
220 mm
Oberfläche
galvanisch verzinkt
Ø Bohrloch
16 mm
Ø Gewinde
M 16
Ø Unterlegscheibe
56 mm
Setztiefe
102 mm
Werkstoff
Stahl
Zulassung
ETA - 10/0280
Technische Daten
Antrieb
24 SW
Bohrlochtiefe
110 mm
effektive Verankerungstiefe
85 mm
Klemmbereich
160 mm
Länge
280 mm
Oberfläche
galvanisch verzinkt
Ø Bohrloch
16 mm
Ø Gewinde
M 16
Ø Unterlegscheibe
56 mm
Setztiefe
102 mm
Werkstoff
Stahl
Zulassung
ETA - 10/0280
Mehrwerte
Verarbeitungshinweise
Hinweis
Technische Daten
- Oberfläche: galvanisch verzinkt,
- Werkstoff: Stahl,
- Zulassung: ETA - 10/0280,
