Die Betonschraube mit extra langem Schaft ist speziell für gedämmte Decken konzipiert. Sie ist für die Verwendung als Mehrfachbefestigung von nicht tragenden Systemen in gerissenem Beton ETA-zugelassen. Der Sechskantkopf mit angepresster Scheibe (Ø 14 mm) ist mit einem praktischen Anschlussgewinde in M8 ausgestattet. Mit der längeren Schraubenlänge überbrückt sie größere Isolierstärken an Betondecken und bietet eine schnelle und sichere Lösung zur Befestigung von Schellen und Schienen in Beton durch die Dämmung hindurch. Dank des M8-Anschlussgewindes dürfen diese Betonschrauben gemäß der Zulassung zudem für den Einbau von Sprinkleranlagen verwendet werden.
Eigenschaften
Technische Daten
Abmessung Anschlussgewinde
M 8 x 16
Antrieb
10 SW
Bohrlochtiefe
40 / 55 mm
Länge
85 mm
Oberfläche
zinklamellenbeschichtet
Ø
7,5 mm
Ø Bohrloch
6 mm
Ø Kopf
14 mm
Setztiefe
35 / 50 mm
Werkstoff
Stahl

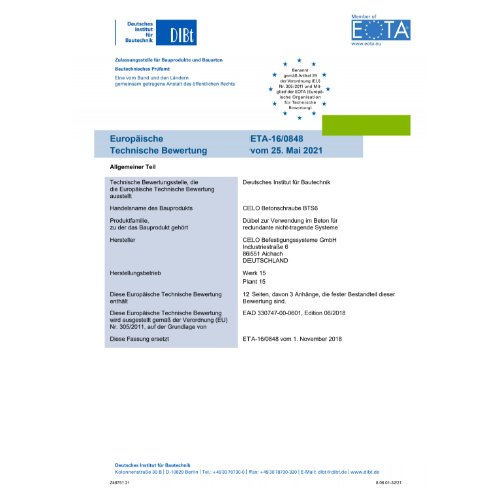

Zulassung
ETA - 16/0848 - 2105
Technische Daten
Abmessung Anschlussgewinde
M 8 x 16
Antrieb
10 SW
Bohrlochtiefe
40 / 55 mm
Länge
135 mm
Oberfläche
zinklamellenbeschichtet
Ø
7,5 mm
Ø Bohrloch
6 mm
Ø Kopf
14 mm
Setztiefe
35 / 50 mm
Werkstoff
Stahl
Zulassung
ETA - 16/0848 - 2105
Technische Daten
Abmessung Anschlussgewinde
M 8 x 16
Antrieb
10 SW
Bohrlochtiefe
40 / 55 mm
Länge
155 mm
Oberfläche
zinklamellenbeschichtet
Ø
7,5 mm
Ø Bohrloch
6 mm
Ø Kopf
14 mm
Setztiefe
35 / 50 mm
Werkstoff
Stahl
Zulassung
ETA - 16/0848 - 2105
Technische Daten
Abmessung Anschlussgewinde
M 8 x 16
Antrieb
10 SW
Bohrlochtiefe
40 / 55 mm
Länge
175 mm
Oberfläche
zinklamellenbeschichtet
Ø
7,5 mm
Ø Bohrloch
6 mm
Ø Kopf
14 mm
Setztiefe
35 / 50 mm
Werkstoff
Stahl
Zulassung
ETA - 16/0848 - 2105
Technische Daten
Abmessung Anschlussgewinde
M 8 x 16
Antrieb
10 SW
Bohrlochtiefe
40 / 55 mm
Länge
195 mm
Oberfläche
zinklamellenbeschichtet
Ø
7,5 mm
Ø Bohrloch
6 mm
Ø Kopf
14 mm
Setztiefe
35 / 50 mm
Werkstoff
Stahl
Zulassung
ETA - 16/0848 - 2105
Mehrwerte
- Feuerwiderstandsklasse R 120
Verarbeitungshinweise
- Bohrlochdurchmesser: 6 mm
- Setztiefe 2: 50 mm (Bohrlochtiefe 55 mm)
- Setztiefe 1: 35 mm (Bohrlochtiefe 40 mm)
- Bohrlochdurchmesser: 6 mm
Hinweis
Technische Daten
- Ø: 7,5 mm,
- Oberfläche: zinklamellenbeschichtet,
- Zulassung: ETA - 16/0848 - 2105,
- Setztiefe: 35 / 50 mm,
- Ø Bohrloch: 6 mm,
- Bohrlochtiefe: 40 / 55 mm,
- Antrieb: 10 SW,
- Abmessung Anschlussgewinde: M 8 x 16,
- Werkstoff: Stahl,
- Ø Kopf: 14 mm,
