Balkenträger Stahl verzinkt
Eigenschaften
Anwendungsbereich
- Für verdeckte Anschlüsse bei Verbindungen zwischen Haupt-/Nebenträger und Anschlüsse an Stützen
Technische Daten
ab Balkenhöhe
100 mm
Ausführung
M 0 Typ
Breite
60 mm
Höhe
84 mm
Lochanzahl Hauptträger
8
Lochanzahl Nebenträger
2
Materialstärke
3 mm
Oberfläche
feuerverzinkt
Ø Loch Hauptträger
5 mm
Ø Loch Nebenträger
13 mm
Tiefe
98 mm
Werkstoff
Stahl
Technische Daten
ab Balkenhöhe
160 mm
Ausführung
M I Typ
Breite
60 mm
Höhe
124 mm
Lochanzahl Hauptträger
12
Lochanzahl Nebenträger
3
Materialstärke
3 mm
Oberfläche
feuerverzinkt
Ø Loch Hauptträger
5 mm
Ø Loch Nebenträger
13 mm
Tiefe
98 mm
Werkstoff
Stahl
Technische Daten
ab Balkenhöhe
200 mm
Ausführung
M II Typ
Breite
60 mm
Höhe
164 mm
Lochanzahl Hauptträger
16
Lochanzahl Nebenträger
4
Materialstärke
3 mm
Oberfläche
feuerverzinkt
Ø Loch Hauptträger
5 mm
Ø Loch Nebenträger
13 mm
Tiefe
98 mm
Werkstoff
Stahl
Technische Daten
ab Balkenhöhe
240 mm
Ausführung
M III Typ
Breite
60 mm
Höhe
204 mm
Lochanzahl Hauptträger
20
Lochanzahl Nebenträger
5
Materialstärke
3 mm
Oberfläche
feuerverzinkt
Ø Loch Hauptträger
5 mm
Ø Loch Nebenträger
13 mm
Tiefe
98 mm
Werkstoff
Stahl
Technische Daten
ab Balkenhöhe
260 mm
Ausführung
M IV Typ
Breite
60 mm
Höhe
244 mm
Lochanzahl Hauptträger
24
Lochanzahl Nebenträger
6
Materialstärke
3 mm
Oberfläche
feuerverzinkt
Ø Loch Hauptträger
5 mm
Ø Loch Nebenträger
13 mm
Tiefe
98 mm
Werkstoff
Stahl
Mehrwerte
Verarbeitungshinweise
- Befestigung Nebenträger mit Stabdübeln Ø 12,0 mm x Länge
- Befestigung am Hauptträger oder Stützen mit Ankernägeln Ø 4,0 mm x Länge

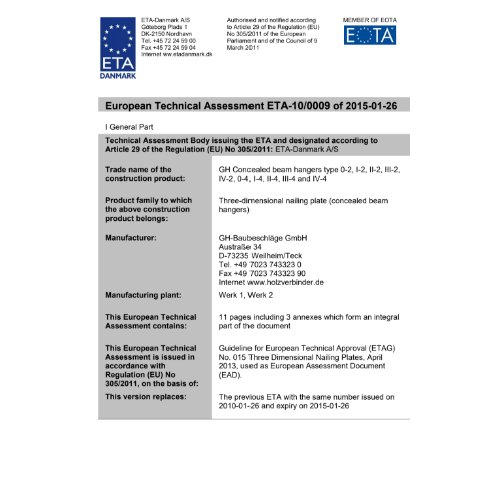

Hinweis
Technische Daten
- Ø Loch Hauptträger: 5 mm,
- Tiefe: 98 mm,
- Breite: 60 mm,
- Ø Loch Nebenträger: 13 mm,
- Materialstärke: 3 mm,
- Werkstoff: Stahl,
- Oberfläche: feuerverzinkt,
