Balkenschuh außen abgewinkelt Stahl verzinkt

Bildergalerie überspringen
Balkenschuhe A 80x120x1,5 mm Ø5/11mm
5 Ausführungen zeigen Zubehör & Ersatzteile

Für den Anschluss von Nebenträgern an Hauptträgern oder an Stützen

Eigenschaften

Für Teil- und Vollausnagelung zugelassen
Patentierte Prägung am Rand erzeugt verrundete Kanten, wodurch keine Verletzungsgefahr besteht
Durch die Prägung und die seitlichen Rippen können größere Kräfte abgeleitet werden

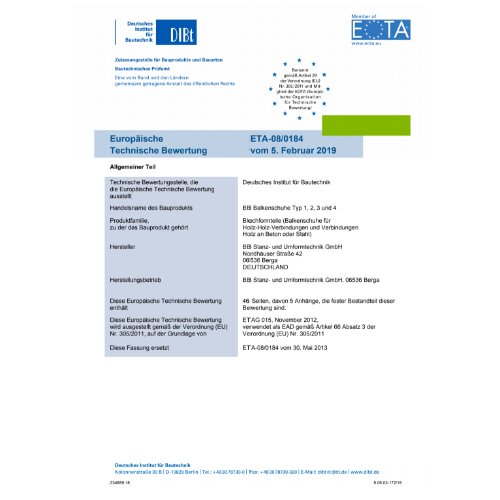

Zulassung ETA-08/0184

Anwendungsbereich

  • Zum Anschluss für Neben- / Hauptträger oder Stützenanschlüsse
Alle Produktdetails ansehen

Produkte filtern

Art.-Nr.
Breite
Höhe
Materialstärke
Lochanzahl Hauptträger
Lochanzahl Nebenträger
Anzahl
VPE
Stückpreis
705114060100

Breite
60 mm
Höhe
100 mm
Materialstärke
1,5 mm
Lochanzahl Hauptträger
16 / 4
Lochanzahl Nebenträger
8

Technische Daten

Ausführung
außen abgewinkelt
Breite
60 mm
Höhe
100 mm
Lochanzahl Hauptträger
16 / 4
Lochanzahl Nebenträger
8
Materialstärke
1,5 mm
Oberfläche
verzinkt
Ø Loch Hauptträger
5 / 11 mm
Ø Loch Nebenträger
5 mm
Werkstoff
Stahlblech
=
1
Stück
705114060100
60 mm
100 mm
1,5 mm
16 / 4
8
= 1 Stück
Sprügel Basics

Technische Daten

Ausführung

außen abgewinkelt

Breite

60 mm

Höhe

100 mm

Lochanzahl Hauptträger

16 / 4

Lochanzahl Nebenträger

8

Materialstärke

1,5 mm

Oberfläche

verzinkt

Ø Loch Hauptträger

5 / 11 mm

Ø Loch Nebenträger

5 mm

Werkstoff

Stahlblech

705116080120

Breite
80 mm
Höhe
120 mm
Materialstärke
1,5 mm
Lochanzahl Hauptträger
18 / 4
Lochanzahl Nebenträger
12

Technische Daten

Ausführung
außen abgewinkelt
Breite
80 mm
Höhe
120 mm
Lochanzahl Hauptträger
18 / 4
Lochanzahl Nebenträger
12
Materialstärke
1,5 mm
Oberfläche
verzinkt
Ø Loch Hauptträger
5 / 11 mm
Ø Loch Nebenträger
5 mm
Werkstoff
Stahlblech
=
1
Stück
705116080120
80 mm
120 mm
1,5 mm
18 / 4
12
= 1 Stück
Sprügel Basics

Technische Daten

Ausführung

außen abgewinkelt

Breite

80 mm

Höhe

120 mm

Lochanzahl Hauptträger

18 / 4

Lochanzahl Nebenträger

12

Materialstärke

1,5 mm

Oberfläche

verzinkt

Ø Loch Hauptträger

5 / 11 mm

Ø Loch Nebenträger

5 mm

Werkstoff

Stahlblech

705118100140

Breite
100 mm
Höhe
140 mm
Materialstärke
1,5 mm
Lochanzahl Hauptträger
20 / 6
Lochanzahl Nebenträger
12

Technische Daten

Ausführung
außen abgewinkelt
Breite
100 mm
Höhe
140 mm
Lochanzahl Hauptträger
20 / 6
Lochanzahl Nebenträger
12
Materialstärke
1,5 mm
Oberfläche
verzinkt
Ø Loch Hauptträger
5 / 11 mm
Ø Loch Nebenträger
5 mm
Werkstoff
Stahlblech
=
1
Stück
705118100140
100 mm
140 mm
1,5 mm
20 / 6
12
= 1 Stück
Sprügel Basics

Technische Daten

Ausführung

außen abgewinkelt

Breite

100 mm

Höhe

140 mm

Lochanzahl Hauptträger

20 / 6

Lochanzahl Nebenträger

12

Materialstärke

1,5 mm

Oberfläche

verzinkt

Ø Loch Hauptträger

5 / 11 mm

Ø Loch Nebenträger

5 mm

Werkstoff

Stahlblech

705120120160

Breite
120 mm
Höhe
160 mm
Materialstärke
1,5 mm
Lochanzahl Hauptträger
26 / 6
Lochanzahl Nebenträger
14

Technische Daten

Ausführung
außen abgewinkelt
Breite
120 mm
Höhe
160 mm
Lochanzahl Hauptträger
26 / 6
Lochanzahl Nebenträger
14
Materialstärke
1,5 mm
Oberfläche
verzinkt
Ø Loch Hauptträger
5 / 11 mm
Ø Loch Nebenträger
5 mm
Werkstoff
Stahlblech
=
1
Stück
705120120160
120 mm
160 mm
1,5 mm
26 / 6
14
= 1 Stück
Sprügel Basics

Technische Daten

Ausführung

außen abgewinkelt

Breite

120 mm

Höhe

160 mm

Lochanzahl Hauptträger

26 / 6

Lochanzahl Nebenträger

14

Materialstärke

1,5 mm

Oberfläche

verzinkt

Ø Loch Hauptträger

5 / 11 mm

Ø Loch Nebenträger

5 mm

Werkstoff

Stahlblech

705122140180

Breite
140 mm
Höhe
180 mm
Materialstärke
1,5 mm
Lochanzahl Hauptträger
30 / 6
Lochanzahl Nebenträger
16

Technische Daten

Ausführung
außen abgewinkelt
Breite
140 mm
Höhe
180 mm
Lochanzahl Hauptträger
30 / 6
Lochanzahl Nebenträger
16
Materialstärke
1,5 mm
Oberfläche
verzinkt
Ø Loch Hauptträger
5 / 11 mm
Ø Loch Nebenträger
5 mm
Werkstoff
Stahlblech
=
1
Stück
705122140180
140 mm
180 mm
1,5 mm
30 / 6
16
= 1 Stück
Sprügel Basics

Technische Daten

Ausführung

außen abgewinkelt

Breite

140 mm

Höhe

180 mm

Lochanzahl Hauptträger

30 / 6

Lochanzahl Nebenträger

16

Materialstärke

1,5 mm

Oberfläche

verzinkt

Ø Loch Hauptträger

5 / 11 mm

Ø Loch Nebenträger

5 mm

Werkstoff

Stahlblech

Mehrwerte

    Verarbeitungshinweise

    • Balkenschuhe können mit Anker- / Kammnägel und Dübeln in Holz, Beton, Mauerwerk, Halfenschienen usw. befestigt werden

    Hinweis

    Technische Daten

    • Ausführung: außen abgewinkelt ,
    • Ø Loch Nebenträger: 5 mm ,
    • Oberfläche: verzinkt ,
    • Werkstoff: Stahlblech ,
    • Ø Loch Hauptträger: 5 / 11 mm ,

    Lieferumfang
